H22 AUTO A H23 MANUAL Conversion de Tensor para Faja de Tiempo


user01

Banned
Mensajes
4.726
Puntos de reacción
35
Lista de las piezas que se necesitan comprar de un H23 Tensor Manual

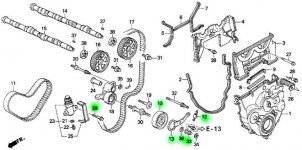

H23 timing belt image


estas son las piezas que se encuentran el libro solo hay q ver el numero y el numero serial que tiene para poder comprarlo

#10/ 13404-PT0-004 - ADJUSTER, BALANCER BELT (NIPPON SEIKO) Old h22 one can be used with an washer shimmed in between.
#18/ 14510-PT0-004 - ADJUSTER, TIMING BELT (NIPPON SEIKO).
#27/ 90016-PT0-000 - BOLT, TIMING BELT ADJUSTER
#30/ 90140-P14-A00 - WASHER, PLAIN (11MM)
#26/ 90015-PT0-000 - BOLT, TIMING BELT ADJUSTER SPRING
#25/ 90014-P14-A00 - BOLT, TIMING BELT ADJUSTER BASE
#19/ 14516-PT2-000 - SPRING, TIMING BELT ADJUSTER
#13/ 13415-P0A-000 - BRACKET, BALANCER BELT ADJUSTER Optional, h22 one can be reused.
#20/ 14521-P14-A00 - PLATE, ADJUSTER Optional-timing belt will be really tight already so no need for it.

H22 timing belt image


aqui se muestran las piezas que ya no van a ser utilizadas y hasta abajo estan las fotos de las piezas ya no usadas

ahora aqui esta una foto de un motor H22 como se ve cuando se quita el cover de tiempo para empezar a hacer los cambios







estas son las piezan de un H23 NUEVAS














Ahora como es que tiene que ir puesto todo







Asi es como se mira ya terminado el proceso



Piezas las cuales les mencione que ya no son usadas



Si su pregunta llega hacer si ya lo hice todavia no porque no tengo el dinero para mandar a pedir esas piezas en la agencia.

Pero si les puedo decir que es una buena opcion hacer esa Conversion porque, aqui les va la repuesta el AUTOTENSOR que maneja el H22 tiene un tiempo limite de vida y cuando se aplica mucho una altarevolucion tiende a perder su rigedez y se los digo porque a mi ya me paso el AUTOTENSOR se me arrunio un dia en la noche y me salio algo caro el AUTOTENSOR y es algo feo porque el motor empieza a sonar en Baja Revolucion como si diera golpes con lazo y en Alta Revolucion el VTEC no funciona cuando se activa el motor se empieza a fallecer solo y se apaga constantemente.

Ahora bien si tengo planeado hacer esa Conversion espero a mas tardar para mediados del anio.


Archivos adjuntos

  • image001.jpg
    81,6 KB · Visitas: 4.892
  • image003.jpg
    81,2 KB · Visitas: 4.886
  • image005.jpg
    182,7 KB · Visitas: 8.290
  • image007.jpg
    151,5 KB · Visitas: 4.267
  • image009.jpg
    31 KB · Visitas: 4.949
  • image011.jpg
    13,7 KB · Visitas: 3.391
  • image012.jpg
    12,8 KB · Visitas: 3.357
  • image013.jpg
    17,6 KB · Visitas: 3.369
  • image014.jpg
    19,6 KB · Visitas: 3.321
  • image015.jpg
    16,8 KB · Visitas: 3.226
  • image016.jpg
    18,8 KB · Visitas: 3.333
  • image017.jpg
    18,1 KB · Visitas: 3.256
  • image018.jpg
    69,7 KB · Visitas: 3.340
  • image019.jpg
    54,6 KB · Visitas: 3.388
  • image020.jpg
    213,8 KB · Visitas: 5.339
  • image022.jpg
    231,8 KB · Visitas: 4.376
  • image027.jpg
    24,2 KB · Visitas: 3.386
Última edición:




user01

Banned
Mensajes
4.726
Puntos de reacción
35
ufff que buenisima info!

La vdd q si y mas ahora q necesito hacer esa conversion pq creo q ya no funciona bien el autotensor mi krro tons ya llame a la agencia y no lo tiene es bajo pedido y son Q.1060 lo q vale y si lo quiero en 5 dias tengo q pagar Q.400 mas. solo necesito conseguir un motor H23 tirado o fundido q tengas esas piezas mas q todo los 3 tornillo, washa y resorte ya q fijo el tensor si lo compro nuevo de agencia y ese vale Q.600 lo siento caro pero igual es nuevo y no me arriesgo



user01

Banned
Mensajes
4.726
Puntos de reacción
35
para el que tenga este motor H22 con un autotensor les puedo explicar bien como hacer todo y aprox el tiempo que les tomara en hacerlo y que se tiene hacer





jasssssssssss

New Member
Mensajes
144
Puntos de reacción
0
si,perdona..es q no mirara la fecha del post y esperaba aver si alguien estaba por aqui...por ejemplo...el rodillo del H23 tiene un soporte q tiene el nº 20 en el plano.esa piecita sino me equivoco es el fijador del rodillo de la correa larga...pero por lo q veo nadie se lo pone...porque?



user01

Banned
Mensajes
4.726
Puntos de reacción
35
Ok mira lo que pasa yo porque ya hice el Swap de Autotensor a Tensor Manual, es basico
recorda que estas viendo un H23 y un H22. lo cual son sistemas completamente diferentes.

por es para hacer el Swap lo que necesitas realmente es esto yo porque ya lo hice:
#10/ 13404-PT0-004 - ADJUSTER, BALANCER BELT (NIPPON SEIKO)
#18/ 14510-PT0-004 - ADJUSTER, TIMING BELT (NIPPON SEIKO).
#27/ 90016-PT0-000 - BOLT, TIMING BELT ADJUSTER
#30/ 90140-P14-A00 - WASHER, PLAIN (11MM)
#26/ 90015-PT0-000 - BOLT, TIMING BELT ADJUSTER SPRING
#25/ 90014-P14-A00 - BOLT, TIMING BELT ADJUSTER BASE
#19/ 14516-PT2-000 - SPRING, TIMING BELT ADJUSTER
#13/ 13415-P0A-000 - BRACKET, BALANCER BELT ADJUSTER este realmente es opcional ya que el H22 lo tiene entonces no necesitas comprarlo

el #20 no es necesario para nada no te afecta realmente en nada. solo si es necesario tener las otras piezas para hacer el Swap. y no faltaba tambien que necesitas la #17 y #11 nuevas tambien
#17 es la faja de tiempo del motor H22
#11 es la faja de balance tambien del H22



jasssssssssss

New Member
Mensajes
144
Puntos de reacción
0
Ok mira lo que pasa yo porque ya hice el Swap de Autotensor a Tensor Manual, es basico
recorda que estas viendo un H23 y un H22. lo cual son sistemas completamente diferentes.

por es para hacer el Swap lo que necesitas realmente es esto yo porque ya lo hice:
#10/ 13404-PT0-004 - ADJUSTER, BALANCER BELT (NIPPON SEIKO)
#18/ 14510-PT0-004 - ADJUSTER, TIMING BELT (NIPPON SEIKO).
#27/ 90016-PT0-000 - BOLT, TIMING BELT ADJUSTER
#30/ 90140-P14-A00 - WASHER, PLAIN (11MM)
#26/ 90015-PT0-000 - BOLT, TIMING BELT ADJUSTER SPRING
#25/ 90014-P14-A00 - BOLT, TIMING BELT ADJUSTER BASE
#19/ 14516-PT2-000 - SPRING, TIMING BELT ADJUSTER
#13/ 13415-P0A-000 - BRACKET, BALANCER BELT ADJUSTER este realmente es opcional ya que el H22 lo tiene entonces no necesitas comprarlo

el #20 no es necesario para nada no te afecta realmente en nada. solo si es necesario tener las otras piezas para hacer el Swap. y no faltaba tambien que necesitas la #17 y #11 nuevas tambien
#17 es la faja de tiempo del motor H22
#11 es la faja de balance tambien del H22
entonces si no te hace falta el nº 20 como haces q el rodillo se quede quieto? lo comento porque sin eso el ridillo no se mueve con la correa?



user01

Banned
Mensajes
4.726
Puntos de reacción
35
No el #20 no importa no es necesario ya que con las demas pieza haces todo no te preocupes




user01

Banned
Mensajes
4.726
Puntos de reacción
35
Si lo entiendo, lo que pasa en ese caso es que el Resorte que vas a usar conjuntamente con el Tensor de Faja de tiempo es lo que va hacer que la faja se quede en su lugar.
no te preocupes la verdad solo hacelo



jasssssssssss

New Member
Mensajes
144
Puntos de reacción
0
Si lo entiendo, lo que pasa en ese caso es que el Resorte que vas a usar conjuntamente con el Tensor de Faja de tiempo es lo que va hacer que la faja se quede en su lugar.
no te preocupes la verdad solo hacelo
okok..pues voy a poceder al chollo..q el carro me va bien..pero tengo miedo a que se estropee alguna pieza de las q hice...es q me hice un tensor manual



user01

Banned
Mensajes
4.726
Puntos de reacción
35
mmmm compra nuevo de agencia pedilo mas vale gastar que lastimar el motor



jasssssssssss

New Member
Mensajes
144
Puntos de reacción
0
de todas el carro va muy bien en altas..pero si voy a 2000rpm y quiero aguantarme aiii no puedo porq me vibra el motor y parece q me falla un piston..pero las bujias estan bien y antes no me lo hacia



user01

Banned
Mensajes
4.726
Puntos de reacción
35
1. puede ser el tiempo que este malo.
2. que alguna valvula se doblo.
3. mala inyeccion



jasssssssssss

New Member
Mensajes
144
Puntos de reacción
0
1. puede ser el tiempo que este malo.
2. que alguna valvula se doblo.
3. mala inyeccion
creo q es mala inyeccion porq es justo a 2000..la valvulas las lleve a revisar y perfecto,de hecho me fresaron y asentaron porq antes no cerraban bien....voy a ver si arreglo el problema de la inyeccion q tu y yo sabemos y aver q hace despues...:)



Román Cátala

New Member
Mensajes
2
Puntos de reacción
0
Para que de el tiempo

Ok mira lo que pasa yo porque ya hice el Swap de Autotensor a Tensor Manual, es basico
recorda que estas viendo un H23 y un H22. lo cual son sistemas completamente diferentes.

por es para hacer el Swap lo que necesitas realmente es esto yo porque ya lo hice:
#10/ 13404-PT0-004 - ADJUSTER, BALANCER BELT (NIPPON SEIKO)
#18/ 14510-PT0-004 - ADJUSTER, TIMING BELT (NIPPON SEIKO).
#27/ 90016-PT0-000 - BOLT, TIMING BELT ADJUSTER
#30/ 90140-P14-A00 - WASHER, PLAIN (11MM)
#26/ 90015-PT0-000 - BOLT, TIMING BELT ADJUSTER SPRING
#25/ 90014-P14-A00 - BOLT, TIMING BELT ADJUSTER BASE
#19/ 14516-PT2-000 - SPRING, TIMING BELT ADJUSTER
#13/ 13415-P0A-000 - BRACKET, BALANCER BELT ADJUSTER este realmente es opcional ya que el H22 lo tiene entonces no necesitas comprarlo

el #20 no es necesario para nada no te afecta realmente en nada. solo si es necesario tener las otras piezas para hacer el Swap. y no faltaba tambien que necesitas la #17 y #11 nuevas tambien
#17 es la faja de tiempo del motor H22
#11 es la faja de balance tambien del H22

Ok, despues que terminas de montar todo, como se cuadra el tiempo, para que el auto prenda? Es la 1ra vez que brego con H22. Estoy loco por correrlo, el mismo dia que lo compre, se me apago y no ha vuelto a prender.
